| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Gracias |
| إصدار الشهادات: | CE |
| رقم الموديل: | آلة تشكيل الأنابيب YH36 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حسب طلب كوستومر ، 40GP * 2 |
| وقت التسليم: | 60-90 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 60 مجموعات في الشهر |
| الجهد االكهربى: | 3 بكسل ، 380 فولت ، 50 هرتز | استعمال: | ماسورة اللحام |
|---|---|---|---|
| ضمان: | سنة واحدة | سرعة: | 20-50 م / دقيقة |
| قطر دائرة الانبوب: | حسب الطلب | مواد الأنابيب: | الكربون الصلب ، سبائك الصلب ، شريط الصلب الساخن أو البارد |
| البعد (L * W * H): | حسب الطلب | توفير خدمة ما بعد البيع: | دعم فني بالفيديو |
| تسليط الضوء: | آلة تشكيل ماسورة التصريف CE,آلة تشكيل ماسورة التصريف 50m / min,آلة تصنيع الأنابيب 3T |
||

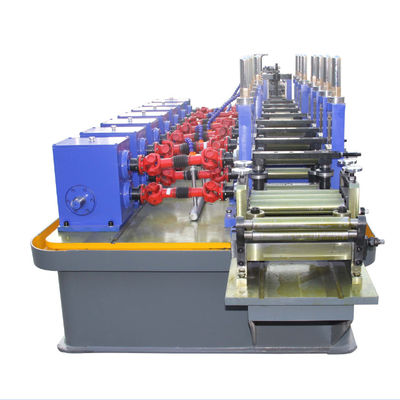

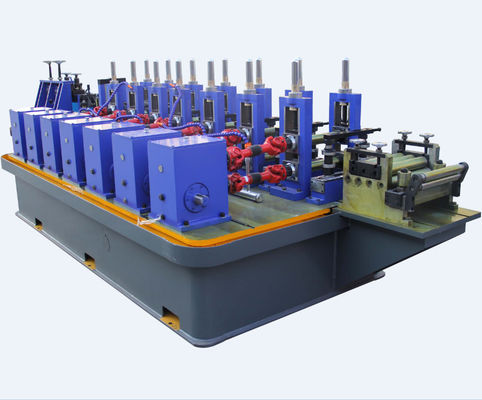

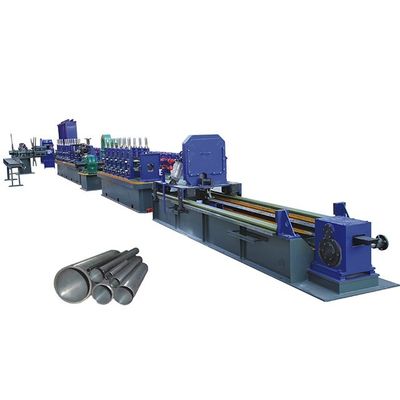

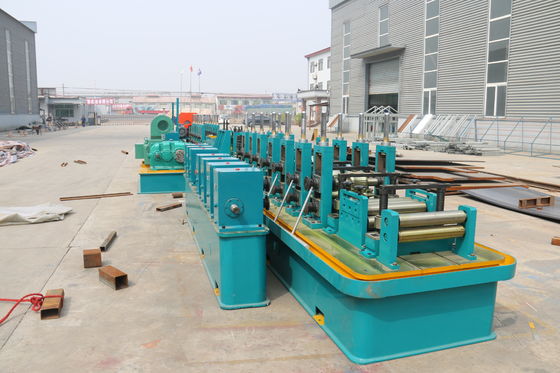

آلة تشكيل الأنبوب السفلي CE 50m / min ملحومة عالية التردد
مقدمة المكون:
Uncoiler
الإحاطة: نوع دوار لتغيير الملفات بسهولة باستخدام فرامل هوائية
المعلمات:
| أقصى وزن للملف | 3000 كجم |
| القطر الداخلي للملف | 450-520 ملم |
| أقصى قطر خارجي للملف | 1600 ملم |
| أقصى عرض للملف | 400 ملم |
منشار طائر يتحكم فيه الكمبيوتر
| قوة التحكم الآلي | 18.5 كيلو واط |
| أقصى قطر للقطع | 90 ملم |
| مدى طول القطع | 4 م - 7 م |
| أقصى سمك للقطع | 4 مم |
| النوع: قرص المنشار المعدني | 600 * 70 * 2.5 ملم |
| قوة المنشار | 22 كيلو واط |
| دقة طول القطع | في غضون + 0.3 مم |
آلة تشكيل
| بكرات عمودية | 7 خطوات |
| قطر العمود الرأسي | 60 ملم |
| مادة العمود | 40 غرام |
| بكرات أفقية | 8 خطوات |
| قطر الأعمدة الأفقية | 40 ملم |
| مادة البكرات | Gr12 |
| الحامل العمودي | فولاذ 45 # ، معالج حرارياً HRC 60-64 |
| الحامل الأفقي | تشكيل الصلب |
| مهاوي التوجيه | اضبط خط اللحام |
| صندوق التبريد | لوح اللحام ، يتم تأكيد الطول حسب الماكينة والأنابيب |
| السرعة | 30-90 م / دقيقة |
عملية تدفق:
آلة تفكيك اللفة برأس مزدوج - قطع الملف واللحام معًا ---- جهاز تجميع - تسطيح - تشكيل أنبوب دائري
- التبريد - تشكيل الأنابيب المربعة - التحجيم - قطع المنشار - طاولة النفاد
قيادة الرئيسي
أ ، المحرك الرئيسي Z4-225-11،110KW DC motor Z4-225-11،110kw
ب ، مخفض السرعة موديل ZLY200 ، النسبة 16: 1 ZLY200 16: 1
ج ، جهاز سحب جهاز التحكم EURO DC
آلة لحام بعقب
أ ، العرض:<400مم
ب ، السماكة:<3.0مم
المجمع
أ ، مادة: مصنوعة من زاوية وقناة حديد
ب ، سرعة التغذية: فوق 150 م / دقيقة
ج ، القدرة على التحصيل:< 2000 كجم
تعديل العرض
النطاق: 94-290 ملم
تراكم الأسطوانة
أ ، المادة: GCr15
ب ، بكرات التغذية: 150 مم ، قطعتان
ج ، المحرك: 5.5 كيلو واط ، 6 فئات ، مجموعة واحدة
أجزاء التحجيم
أ ، عمود رأسي: 6 خطوات
ب ، قطر العمود: 60 مم
C ، مادة العمود: 40Gr
د ، العمود الأفقي: 6 خطوات
ه ، قطر العمود: 40 مم
F مادة البكرات: Gr12
G ، الاستخدام: اجعل الأنبوب الدائري دائريًا تمامًا ، وشكل الأنبوب المربع واجعل المربع في مربع تمامًا.
H ، الحامل الأفقي: فولاذ مطور
أنا رأس الترك: استعمله للتسطيح
J ، السرعة: 30-90 م / دقيقة.
K ، مجموعتان من القوالب: واحدة بمقاس 15 * 15 مم ، والأخرى بمقاس 45 * 45 مم.
4.10 طاولة النفاد
طاولة نفاد نوع السكك الحديدية الأوتوماتيكية
4.11 عالية التردد
أ ، الموديل: GP150-0.4
ب ، مدخلات الطاقة: 3P ، 380V ، 50HZ
ج ، انتاج الطاقة: 150KW
D ، وضع التحكم في طاقة الإخراج: ينظمه معالج دقيق
E ، تردد الإخراج: 350-420 كيلو هرتز
