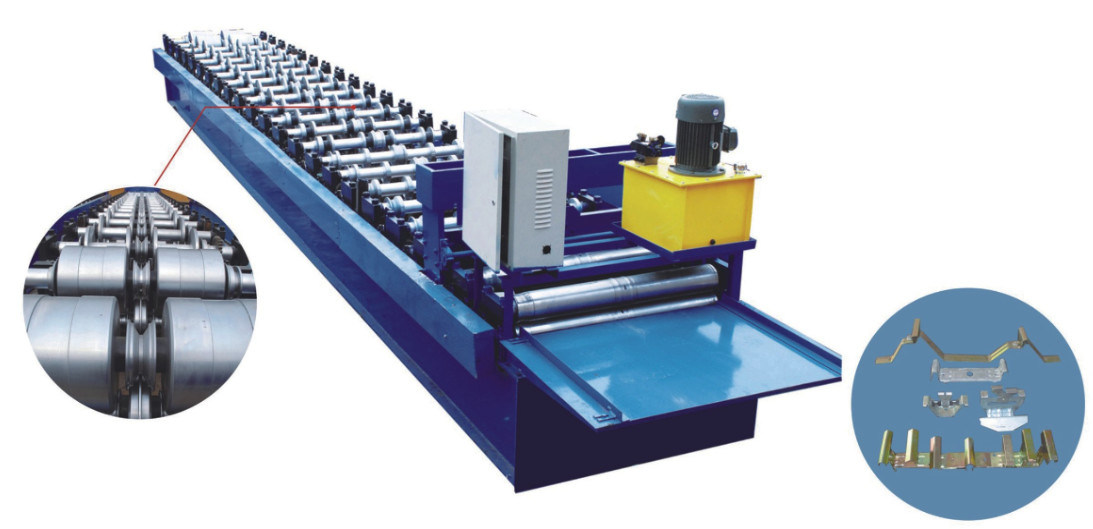

آلة تشكيل لفة الفولاذ الملون JCH 5.5KW لحام الفولاذ على شكل H

آلة تشكيل لفة الفولاذ الملون JCH لحام الفولاذ على شكل H

1. مخطط تدفق الإنتاج:

Un coiler - التغذية - التسوية - التشكيل بالدلفنة - القطع للطول - المنتج النهائي

2. رسم جانبي لبلاط JCH 470

3. مواصفات آلة التشكيل بالدلفنة

المعلمات:

(1) مادة الإطار: لحام فولاذي على شكل 36 # ”H”

(2) سمك اللوح الأوسط: 14 مم
(3) خطوة الأسطوانة: 17 خطوة
(4) قطر العمود (رمح صلب): 70 مم
(5) مادة العمود (عمود صلب): (درجة عالية) 45 # فولاذ ، معالجة التبريد والتبريد
(6) مادة الأسطوانة: الفولاذ الإنشائي الكربوني
(7) معالجة الأسطوانة: المعالجة المروية والمخففة ، المطلية بالكروم الصلب 0.05-0.07mm
(8) نوع القيادة لآلة التشكيل بالدلفنة: القيادة بالسلسلة
(9) السلسلة: 25.4 مم (درجة عالية)
(10) تحمل: 6210 (درجة عالية)
(11) المخفض: 5 # مخفض دائري (درجة عالية)
(12) قوة المحرك الرئيسي: 5.5KW
(13) الجهد: 380V / 50Hz / 3 مراحل
(14) قوة محول التردد: 5.5KW
(15) سرعة الخط: حوالي 8 م / دقيقة
(16) مضخة الزيت للمحطة الهيدروليكية: مضخة زيت التروس (درجة عالية)
(17) القطع الهيدروليكي: القطع يتم التحكم فيه بواسطة PLC
(18) دقة القطع: +/- 2 مم
(19) مادة شفرات الحلاقة: Cr12 ، التبريد 58-62 °.
(20) حجم المظهر لآلة التشكيل الرئيسية: 7.3m

(21) نظام التحكم الكهربائي: يتم التحكم في الآلة بالكامل بواسطة PLC
(22) المجلس التشريعي: دلتا (تايوان)

تفتيشها من قبل البائعين

بعد الانتهاء من تصنيع وتجميع المعدات ، سنقوم باختبار

الآلات والتكليف في ورشة العمل.
