| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Gracias |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | ورقة طبقة مزدوجة |
| الحد الأدنى لكمية: | مجموعة واحدة |
|---|---|
| الأسعار: | As discussion |
| تفاصيل التغليف: | يصلح للشحن |
| وقت التسليم: | 45 يوم عمل |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 20sets شهريا |
| الجهد االكهربى: | 380V 50Hz 3 مراحل | شرط: | جديد |
|---|---|---|---|
| نوع البلاط: | الصلب الملون | نظام التحكم: | PLC (العلامة التجارية المستوردة) |
| ضمان: | سنة واحدة | الاستخدام: | لون البناء الصلب ، لوحة بلاط السقف |
| تسليط الضوء: | آلة تشكيل لفة الفولاذ الملون 5T,آلة تشكيل لفة الفولاذ الملون 2 مم,آلة تشكيل الأسقف المعدنية ISO |
||

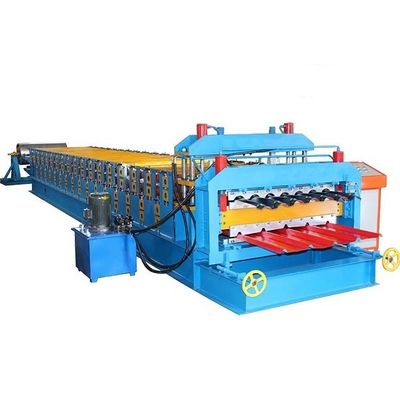

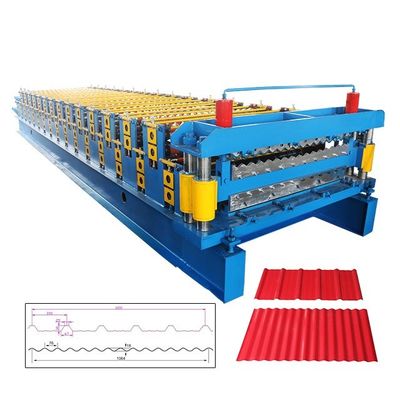

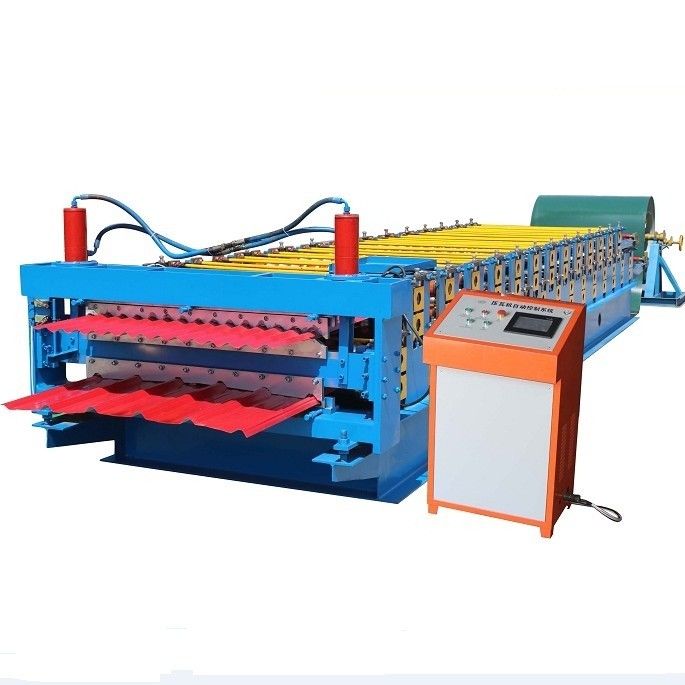

آلة تشكيل لفة الفولاذ الملون
1. تدفق المعالجة لآلة تشكيل لفة الطبقة المزدوجة:
آلة فك اللفافة اليدوية ← تغذية المواد في الآلة ← آلة التشكيل بالدلفنة ← القياس الطول
← القطع الهيدروليكي ←Fانتهى منتجات
2 - المعدات تشمل:
| آلة التشكيل الرئيسية ، | 1 مجموعة |
| القاطع الهيدروليكي | 1 مجموعة |
| نظام التحكم الكهربائي | 1 مجموعة |
| النظام الهيدروليكي | 1 مجموعة |
| عادي خارج الجدول | 3 قطعة 1 م * 1 م |
| آلة فك اللفافة اليدوية | 1 مجموعة ماكس تحميل 5 طن |
3. المواصفات الفنية والتفاصيل لآلة تشكيل لفة الطبقة المزدوجة
(1) آلة فك اللفافة اليدوية
غير قوةآلة فك اللفافة اليدويةالأعلى.السعة: 5000 كجم
دعوى للقطر الداخلي للملف: 508 مم ، تناسب القطر الخارجي الأقصى للملف: 1000 مم
تعمل الطاقة اليدوية على توسيع السطح الداخلي للملف.
(2) آلة التشكيل الرئيسية
أ.عدد خطوات التشكيل: 16 خطوة تعتمد على الملف الشخصي
ب.مادة العمود: 45 # معالجة وتقسية فولاذية.
القطر الخارجي 85 مم ، صلب كلي
مهاوي
ج.بكرات: المادة عالية الجودة رقم 45 من الفولاذ المطروق ، مع عملية تحكم رقمية.
البكرات مطلية بالكروم الصلب بسمك 0.05 مم على السطح بعد ذلك
يتم تشكيلها بواسطة أداة الآلة الدقيقة.بحيث يضمن عمر طويل لبكرات التشكيل.
د.قوة المحرك الرئيسية: 4 Kw مع مخفض سرعة التروس الكوكبي الدوري
(3) جهاز القطع
أ.يعتمد قطع آخر ، توقف للقطع ؛
ب.مادة شفرة القطع هي Cr12 مع معالجة مخمد.
ج.يعتمد إطار ملحوم لصلابة جيدة.
د.إطار القطع كان معالجة حرارية لتجنب تشوه المنتج النهائي.طول القطع
التسامح ± 2 مم.
ه.يتم توفير قوة القطع بواسطة المحطة الهيدروليكية.
F.يمكن قطع المنتج النهائي حسب الطول المحدد في جهاز التحكم PLC ، والطول هو
تلقائيا تقاس بجهاز التشفير.عندما يصل المنتج النهائي إلى الطول المحدد ،
ستتوقف الآلة عن قطع الملف المنتج تلقائيا.قم بإنهاء هذا الإجراء ، سيتم تشغيل الجهاز
مرة أخرى بشكل مستمر.
(4) المحطة الهيدروليكية:
أ.إنها تزود الطاقة للقاطع الهيدروليكي.
ب.جميع الملحقات الهيدروليكية كلها تستخدم منتجات ذات علامات تجارية مشهورة صينية.
ج.قوة المحرك الهيدروليكي: 3KW
(5) نظام التحكم PLC:
أ- يستخدم هذا النظام Delta PLC للتحكم في جميع إجراءات العمل.كمية الإنتاج و
كل سيتم قياس طول القطعة تلقائيًا.إنه مريح للتحكم في لفة
آلة تشكيل.
ب.ديلتا محول يضبط تكنولوجيا السرعة ، وتحقيق الإنتاج التلقائي.
ج- يتم إدخال شاشة النص وإلغاء بيانات العمل.
د.يمكن ضبط نظام واجهة الإنسان والآلة الودود على دفعات على قطعة العمل والطول والكمية وما إلى ذلك
ه.عدد التشفير ، مع وظيفة العد وقياس الطول.
F.جهد الطاقة المناسب: 380V / 50HZ / 3 مراحل (يمكن تصميمها وفقًا لمتطلبات المشتري)
(6) رف المنتج (غير مزود بالطاقة):
أ.يتم استخدامها لوضع المنتج النهائي عند خروج المنتج من جهاز القطع.
ب.قطعتان ، طول كل قطعة 1 م ، الطول الإجمالي 3 أمتار.
ج.جمع المنتج النهائي والمنتجات النهائية مريحة لتكديسها من قبل العمال.
