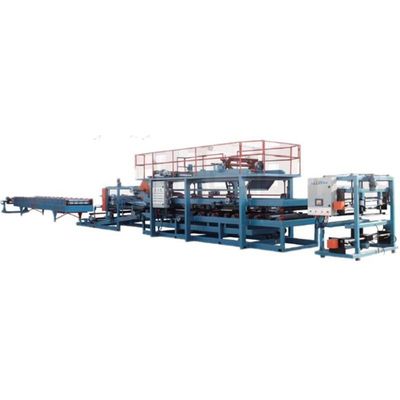

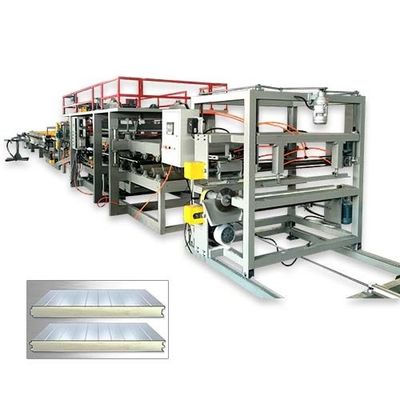

آلة تشكيل الألواح العازلة 25T ، إطار فولاذي 50 هرتز 300 H.

1.de-coiler

1.1 مع تحميل لولبي ، فرامل حزام قابل للتعديل دعم كامل جنبًا إلى جنب

1.2 تحميل الملف في غضون 7 أطنان

1.3 عرض الملف في حدود 1250 مم

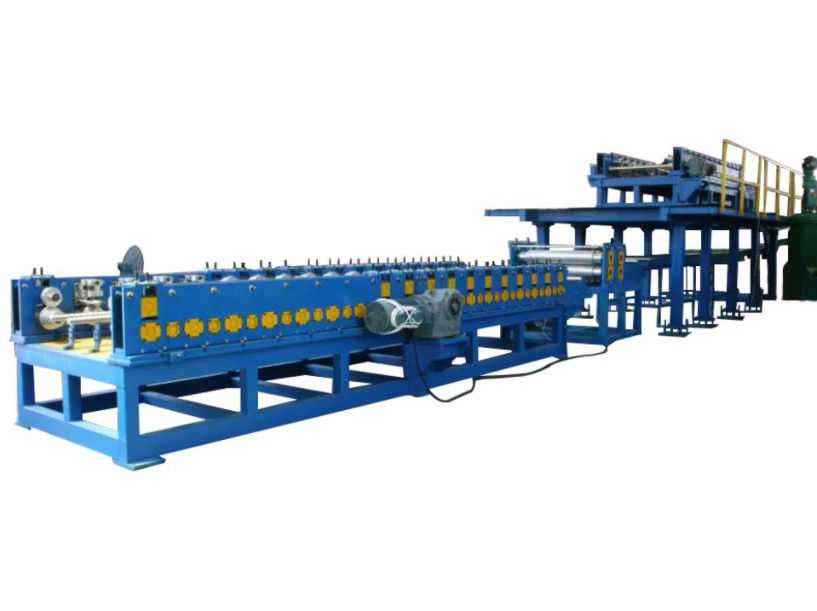

2. جهاز التشكيل

2.1 الإطار ملحوم بالفولاذ 300 # H.

2.2 سمك اللوح الأوسط: 14 مم

2.3 قطر العمود: 70 مللي متر

2.4 13 خطوة لتشكيل البكرات

2.5 مادة البكرة: 45 # فولاذ مطلى بالكروم الصلب

2.6 النقل: محرك سلاسل مخفض عجلة دبوس دائري الكوكب

2.7 قوة المحرك: 3kw

2.8 منصة التغذية: مع آلة قطع الألواح

2.9 البعد: 7.5 * 1.5 * 1.3 م (L * W * H) والوزن 3T

3 جهاز مركب

3.1 يحتوي هذا الجهاز على ضلع ضاغط ، ولصق ، وتسخين ، ومركب ، وتجعيد ، وشق وتقليم

3.2 التحكم في التردد لآلة التشكيل الرئيسية

3.3 يمكن تعديل سمك لأعلى ولأسفل بالكهرباء

3.4 قطر عمود اللوح المركب: 150 مم ، حديد مع غراء خارجي مضاد للتآكل مانع للانزلاق

3.5 كمية الأعمدة: 18 قطعة من عمود اللوح و 6 قطع من أعمدة التشكيل.

3.6 النقل: رمح القيادة والسلاسل معًا

3.7 قوة المحرك: 3kw ، مخفض دائري للكوكب رقم 5

3.8 يتم لحام الإطار بواسطة أنبوب مربع ، لضمان استقرار الجهاز والتشغيل السلس.

4. جهاز كهربائي

4.1 استخدام الضغط المنخفض للتحكم الكهربائي delixi (حسب طلب الزبون)

4.2 التكوين: PLC والتردد: التايوانية Taida ، لجعل طول الجهاز أكثر دقة

4.3 شاشة تعمل باللمس مقاس 7 بوصات ، ومن السهل التحكم فيها

4.4 البعد: 11.5 * 1.2 * 2.2 م (الطول * العرض * الارتفاع)

4.5 الوزن: 7 طن

5. جهاز القطع

5.1 قطع دون توقف

5.2 ملقط هوائي ، يمكن للأسطوانة أن تجعل جزء القطع يتحرك ، بعد القطع ، يمكن أن يعود جزء القطع مع قيادة الأسطوانة.

5.3 طريقة القطع: المنشار والنصل

5.4 القوة: 4 كيلو واط

5.5 البعد: 3 * 2 * 1.5 م (الطول * العرض * الارتفاع)

5.6 الوزن: 1 طن

6. جناح الإنتاج

6.1 ملحومة بزاوية الحديد والأنبوب المربع

6.2 سوف نقدم أربع بكرات حاملة لكل منصة إنتاج

6.3 البعد: 3 * 1.3 * 0.8 م (الطول * العرض * الارتفاع)

6.4 الكمية: مجموعتين
