| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Gracias |
| إصدار الشهادات: | CE |
| رقم الموديل: | الحاجز السريع |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | As discussion |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 45-60 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 15sets شهريا |
| ضمان: | سنة واحدة | وزن: | 15 ر |
|---|---|---|---|
| الجهد االكهربى: | 380V 50Hz 3 مراحل | شرط: | جديد |
| اللون: | متطلبات العملاء | استعمال: | صفائح حديد الدرابزين على الطريق السريع |
| تسليط الضوء: | آلة تشكيل الدرابزين للطرق السريعة الحمراء,آلة تشكيل الدرابزين للطريق السريع 15T,آلة تشكيل الألواح المعدنية Cr15 |
||

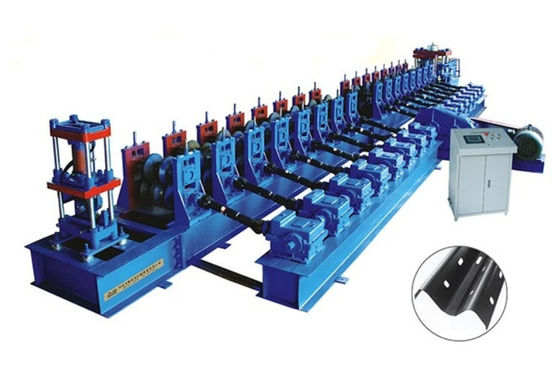

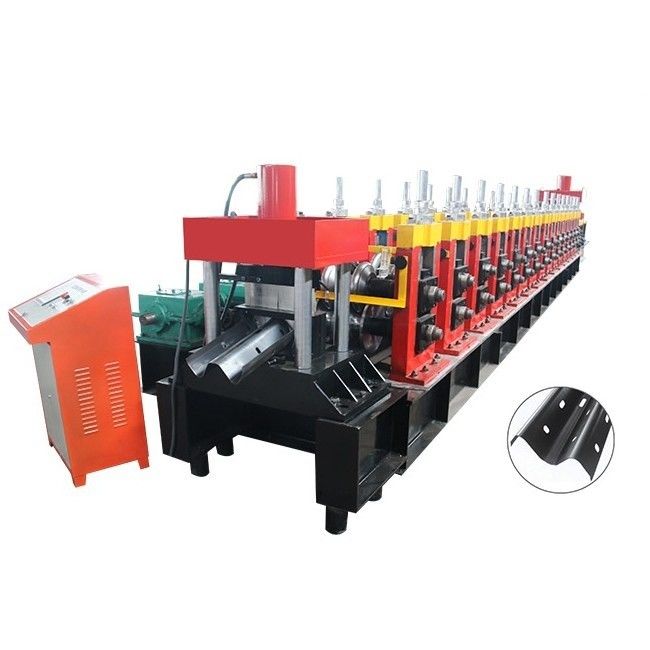

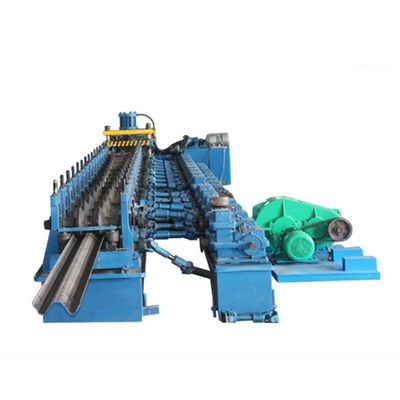

آلة تشكيل الدرابزين للطريق السريع بثلاث موجات 15T
1. آلة فك اللفافة اليدوية - 2.تثقيب هيدروليكي - 3. آلة تشكيل لفة - 4. صندوق تحكم PLC -
5. نظام هيدروليكي - 6. قطع آخر - 7. جدول الإخراج
| قائمة الماكينة - الخط الكامل | |||
| لا. | العنصر | وحدة | الكمية |
| 1. | 15T آلة فك اللفافة اليدوية | جلس | 1 |
| 2. | جهاز التسوية | جلس | 1 |
| 3. | نظام اللكم | جهاز كمبيوتر شخصى | 1 |
| 4. | مآلة تشكيل العين | جلس | 1 |
| 5. | مربع التحكم PLC | جلس | 1 |
| 6. | مضخة هيدروليكية | جلس | 1 |
| 7. | نظام القطع | جهاز كمبيوتر شخصى | 1 |
| 8. | المعبئ اليدوي | جهاز كمبيوتر شخصى | 1 |
مكونات آلة تشكيل الدرابزين للطرق السريعة
|
5T آلة فك اللفافة اليدوية
|
1. | القطر الداخلي لفائف المواد | 450 مم - 550 مم |
| 2. | عرض لفائف ماكس | 550 ملم | |
| 3. | إلقدرة التحميل | 15 ت | |
| 4. | توسيع وتقليص | يدوي | |
| 5. | Fالعمل | دبليوملحوم باللوحة الوسطى |
|
جهاز التسوية
|
1. | أعمدة التسوية | يوص 5 لأسفل 6 خطوات |
| 2. | قطر رمح | 80 ملم | |
| 3. | قوة المحرك | 5.5 كيلو واط |
|
نظام اللكم
|
1. | وضع لكمة | Fنظام التثقيب الهيدروليكي للعمود الخاص بنا |
| 2. | مادة العفن | كر 12 | |
| 3. | حجم طاولة العمل | 600 * 600 مم | |
| 4. | اضغط على السلطة | 160 ت |
|
الجهاز الرئيسي
|
1. | هيكل جسم الآلة | جهيكل عمودي من الحديد ast |
| 2. | مقاعدة الآلام | 350 # فولاذ ملحوم | |
| 3. | عدد خطوات التشكيل | 13 خطوات | |
| 4. | مادة الأسطوانة | الصلب Cr15 مع المعالجة الحرارية HRC45-52 | |
| 5. | الفتحة | 45 # فولاذ ، قطر 90 مم | |
| 6. | بالقرط | صينى ماركة مشهورة هاربين | |
| 7. | غطاء السلامة | أمتاح | |
| 8. | أسلوب النقل | جيمحرك earbox | |
| 9. | المحرك الرئيسي | 22 كيلو واط | |
| 10. | العملية التكنولوجية | تطريق ← تقليب خشن ← تسقية ← طحن ← إنهاء تقليب ← طلاء الكروم بالكهرباء ← إنهاء |
|
قطع تحكم كهربائية
|
1. | PLC | دلتا |
| 2. |
|
شنايدر | |
| 3. | دليل التشغيل | 5.7 بوصة تعمل باللمس | |
| 4. | عداد | شينت | |
| 5. | المخفض | دلتا |
|
الأجزاء الهيدروليكية
|
1. | قوة المضخة | 18.5 كيلو واط |
| 2. | الصمامات الكهرومغناطيسية | 4 | |
| 3. | أنابيب هيدروليكية | 4 | |
| 4. | مقياس الضغط | 1 |
|
قطع القطع
|
1. | وضع القطع | قطع التتبع الهيدروليكي |
| 2. | شفرة | Cr12 Mov مع المعالجة الحرارية HRC58-62 ℃ | |
| 3. | تحمل طول القطع | ± 1 مم |
|
3m مكدس يدوي
|
1. | بحجم | 3000 * 1200 * 500 مم |
| 2. | ارتفاع | أقابل للضبط | |
| 3. | تشغيل الأسطوانة | 4 خطوات |
